Architecture guide for Vates VMS
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat.
Basic Design Considerations
-
Pool
- Hosts: recommanded 16 (limit: 64)
- HA: 3 hosts minimum
- Redudancy: Can be managed by multiple Xen-Orchestra Appliance for main features
-
Storage
- File: NFS, SMB
- Block: iSCSI, FiberChannel, SAS
- Virtual Disk: 2 TiB limitation until QCow2 release
-
XOSTOR
- Hosts: between 3 and 7
- HA: 3 hosts minimum
Limitations
-
Host
- Up to 960 logical processors
- Up to 6 TiB of RAM (theoretically, support up to 12 TiB with security support)
- Up to 16 physical NICs, 512 Virtual NICs and 800 VLANs
-
VM
- Up to 32 vCPUs for untrusted VMs, for trusted VMs : 128 vCPUs in BIOS mode and 96 vCPUs in UEFI.
- Up to 1.5 TiB of RAM with memory snapshot, otherwise 8 TiB.
- Up to 241 Virtual Disk Images per VM (including virtual cd-rom : only 1 per VM)
- Up to 7 vNICs (XCP-ng guest tools must be installed)
- Up to 6 passed-through USB devices
VATES Validated Design

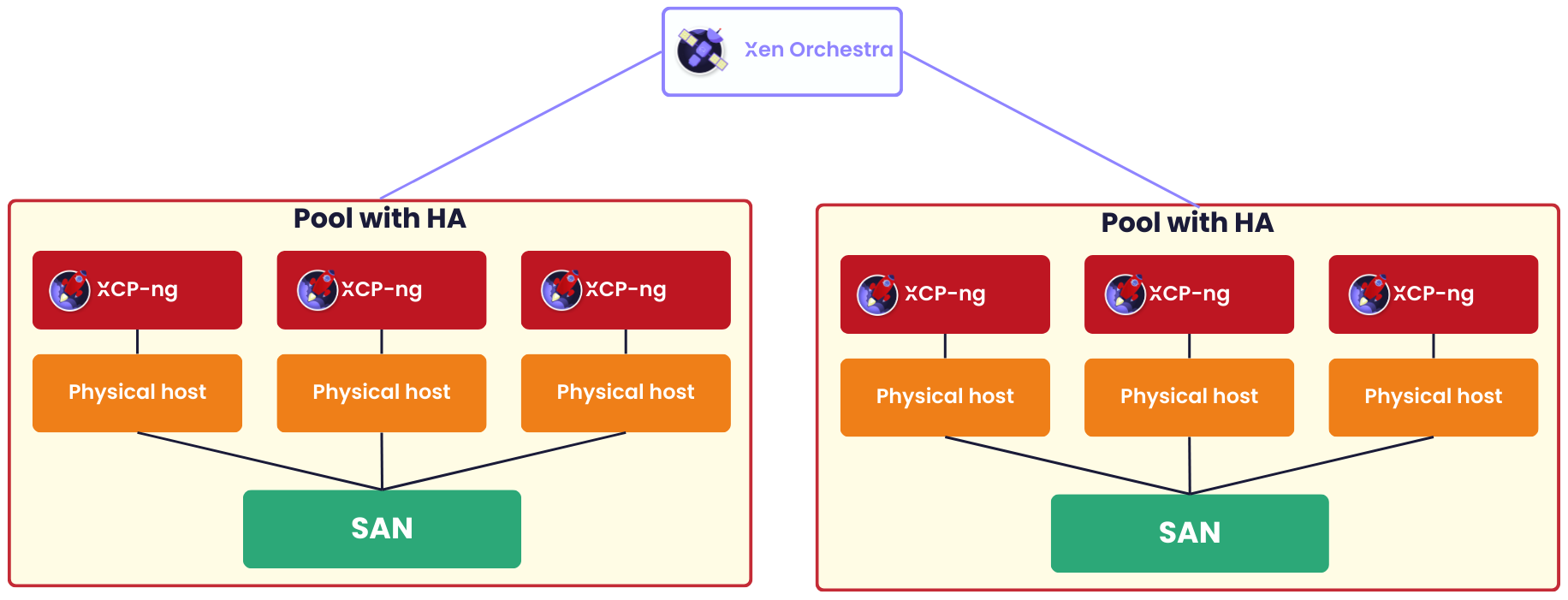

Multi site example
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat.

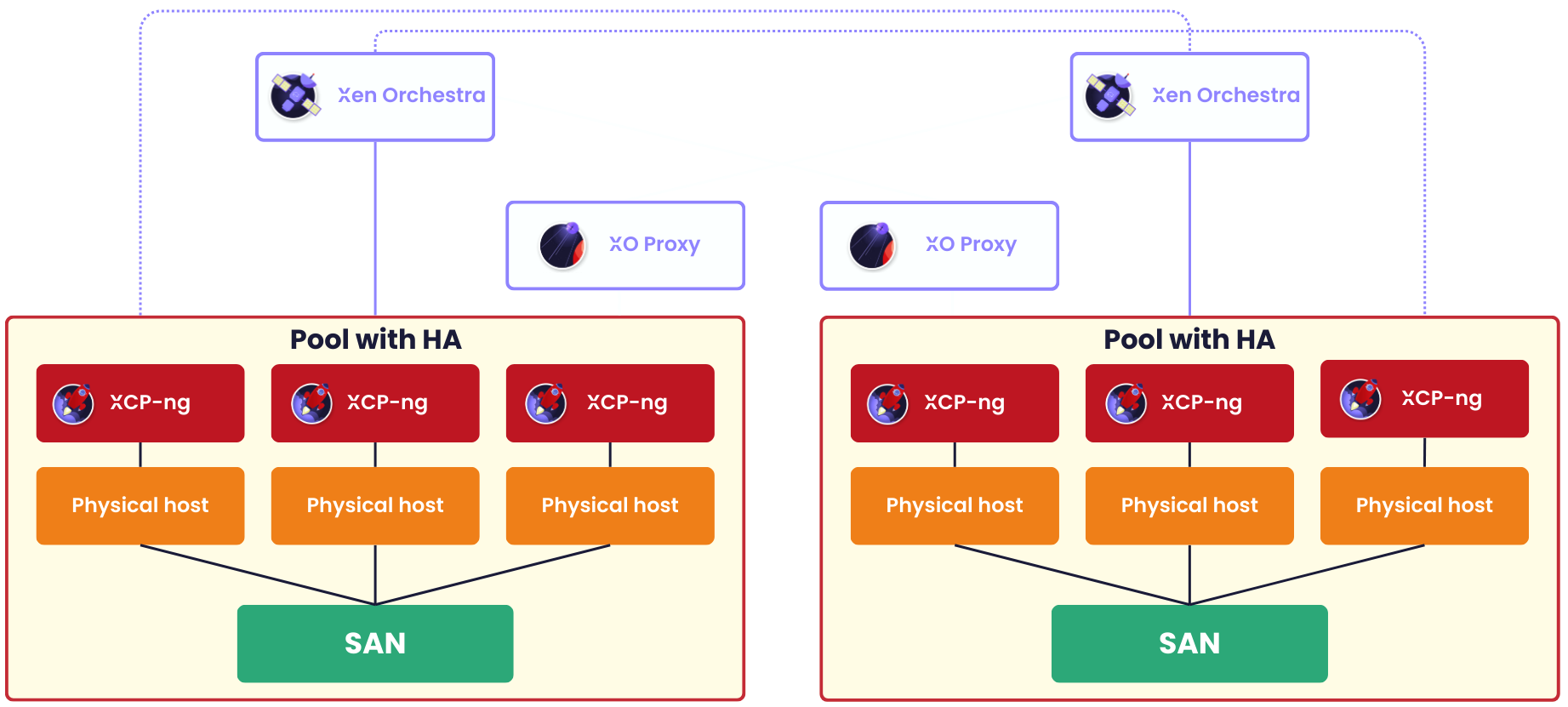

Multi site example with xoproxy
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat.

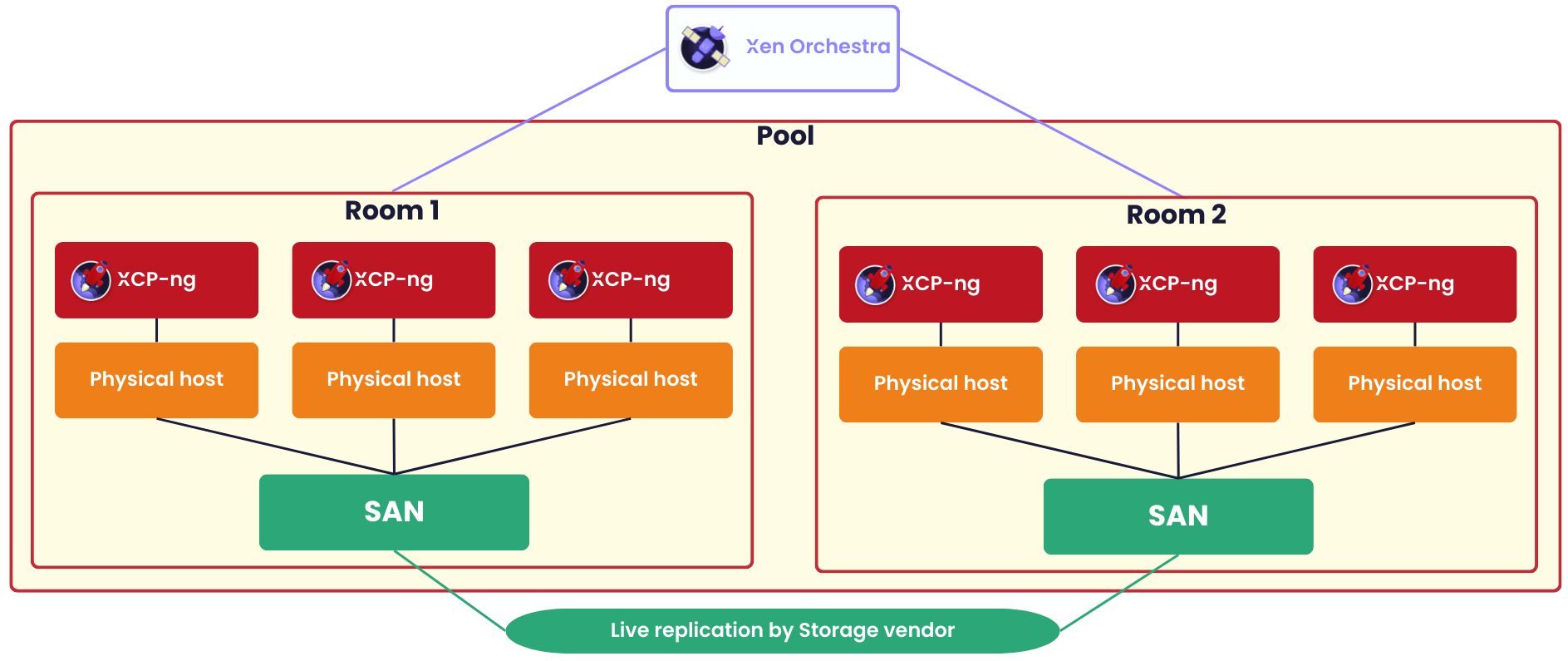

Multi room stretched cluster example
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat.
